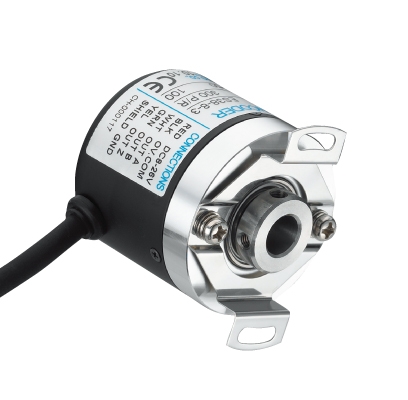

編碼器 EH38-6/8
| 應用型態 | 增量型 |
|---|---|
| 輸出波形 | 方波 |
| 輸出脈衝數 | 5,10,12,20,30,40,50,60,100,150,180,200,250,300,360,400,500,600,720,800,900,1000,1024,1200,1500,1800,2000,2048,2500 |
| 輸出相 | AB phase , ABZ low phase , AB+Z high phase |
| 輸出電路 | NPN Voltage, NPN Open collector, Push pull, Line driver |
| 額定電源 | DC8~26V , DC5V fixed |
| 消耗電流 | ≦60mA |
| 輸出容量 | Source current:20mA,Residual voltage:0.5V or less |
| 最高響應頻率 | 10K Hz~100K Hz Max |
| 輸出相位差 | A,B phase different 90°±45° (T/4±T/8),Z phase T±T/2 |
| 波形上升/下降時間 | 2us or less |
| 極性保護 | Against reverse protection(not with DC5V) |
| 軸心直徑 | 6mm，8mm |
|---|---|
| 最大軸負荷 | ( 10 ~ 400PPR)Axial軸向: 1 kg, Radial 徑向:2 kg (over 400 PPR)Axial軸向:0.5 Kg, Radial 徑向:1 Kg |
| 起動轉矩 | 30 gf-cm or less |
| 最大允許轉速 | 6000 rpm |
| 抗振動 | 10g(10±1,500Hz) |
| 耐衝擊 | 20g per 11ms |
| 電纜 | ø4.7,1m long |
| 重量 | ≦200g |
| 工作環境溫度/濕度 | -10C~60C不結露及結冰,95% Rh耐濕性 |
|---|---|
| 儲存環境溫度 | -20C~80C不結露及結冰 |
| 保護等級 | IP50 / IP65 |

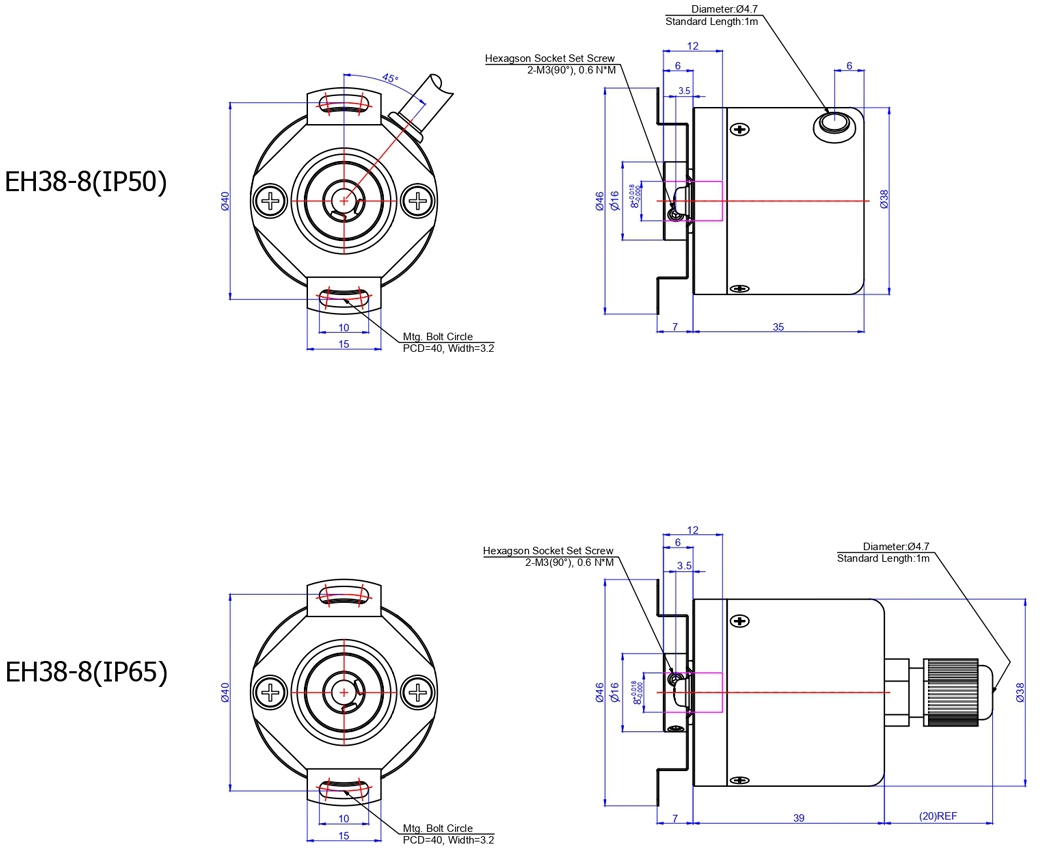

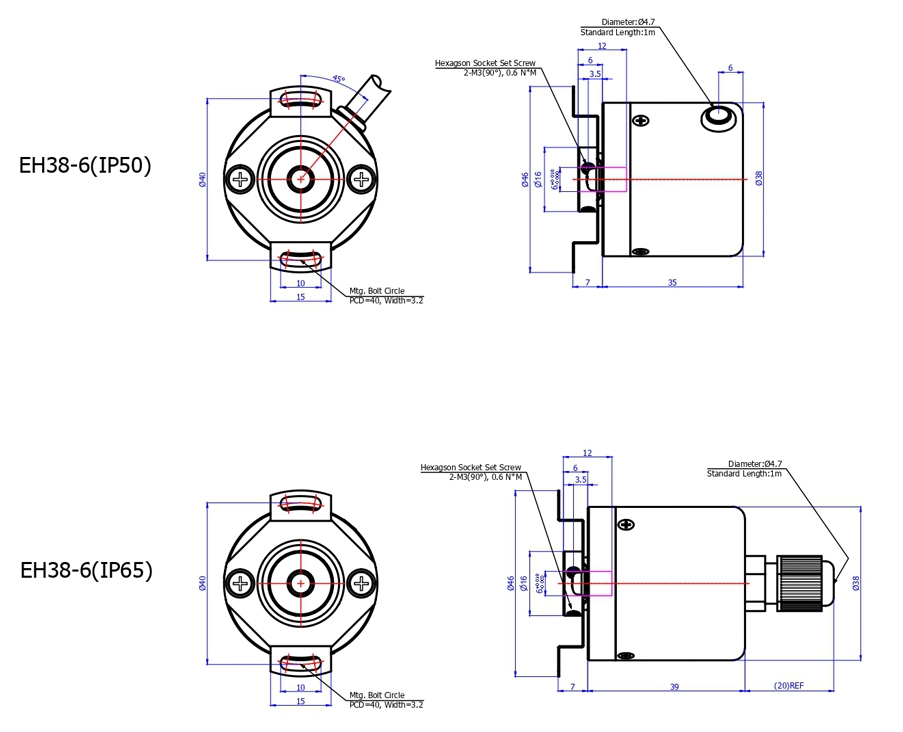

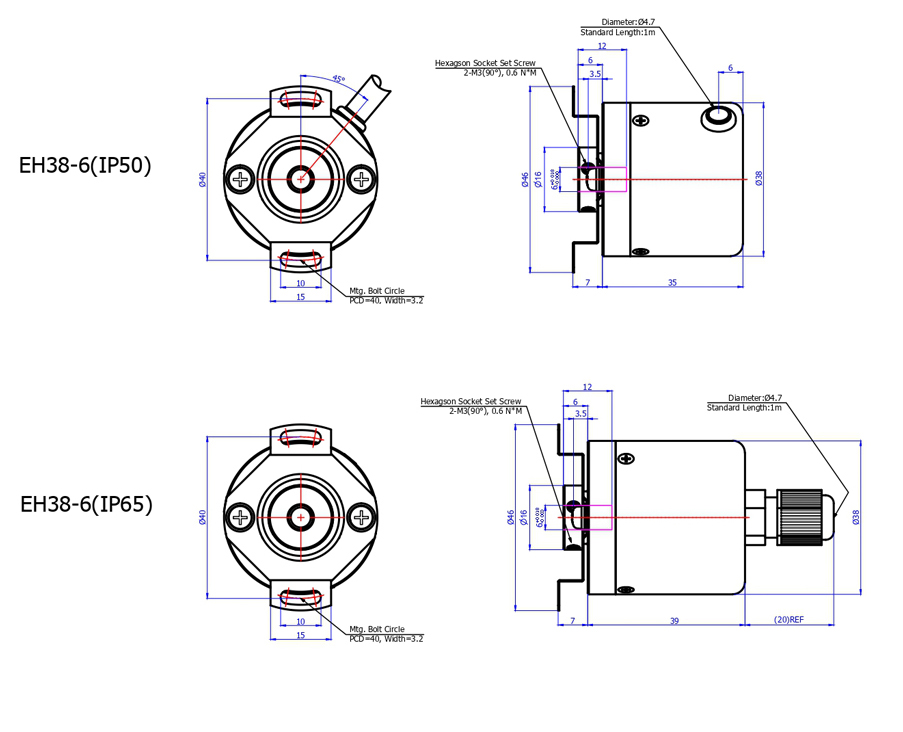

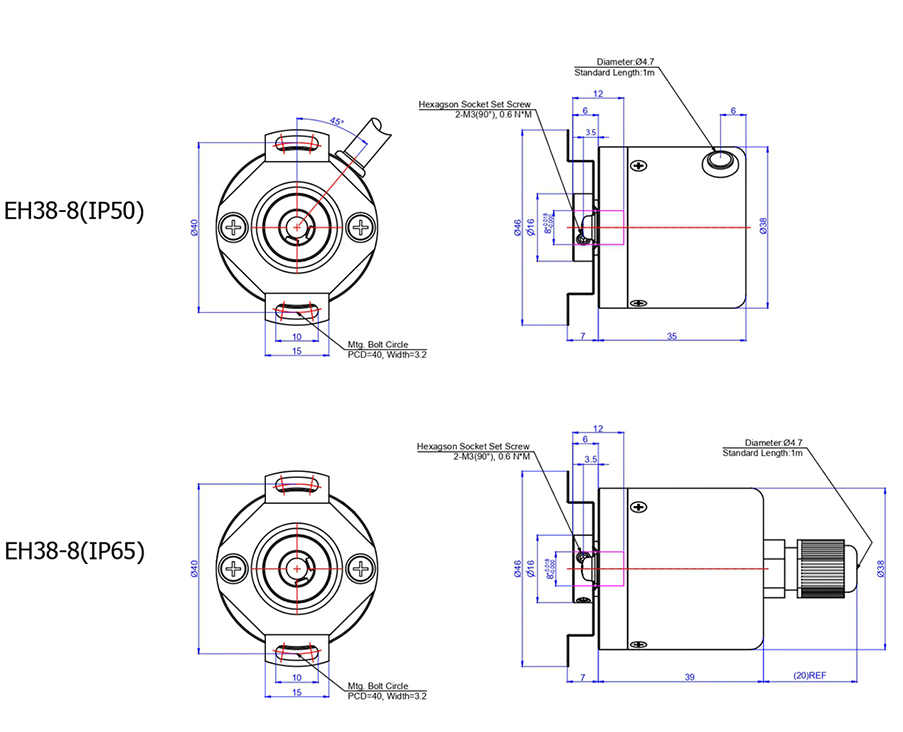

EH38-6/8
| 輸出脈衝數 | 5,10,12,20,30,40,50,60,100,150,180,200,250,300,360,400,500,600,720,800,900,1000,1024, 1200,1500,1800,2000,2048, 2500 |
|---|---|
| 輸出相 | 2：AB phase 3：ABZ low phase 4：AB+Z high phase |
| 輸出電路 | Blank：NPN Voltage 【8~26VDC】 C：NPN Open collector 【8~26VDC】 P：Push pull 【5~26VDC】 L：Line driver 【5VDC】 HL：Line driver 【3.5~30VDC】 |
| 額定電源 | Blank：8~26VDC 5V：5VDC |
