編碼器 45H
| 型號 | 集電極開路型 | 推拉型 | 線驅動型 | ||
|---|---|---|---|---|---|
| 容許波紋 | ≦ 3% rms | ≦ 3% rms | - | ||
| 消耗電流 | ≦ 50mA | ≦ 50mA | ≦ 50mA | ||
| 信號形式 | 兩相+原點 | 兩相+原點 | 兩相+原點 | ||
| 最高響應頻率 | 200kHz | 200kHz | 200kHz | ||
| 占空比 | 50 ± 25% | 50 ± 25% | 50 ± 25% | ||
| 相位差寬度 | 25 ± 12.5% | 25 ± 12.5% | 25 ± 12.5% | ||
| 原點信號寬度 | 100 ± 50% | 100 ± 50% | 100 ± 50% | ||
| 輸 出 | 上升/下降時間 | ≦1μs (電纜長度為1m) | ≦1μs (電纜長度為1m) | - | |
| 輸出類型 | NPN集電極開路輸出 | 推拉輸出 | 線驅動輸出 | ||
| 原點輸出邏輯 | 負邏輯(低電平有效) | 正邏輯(高電平有效) | 正邏輯(高電平有效) | ||
| 輸出電流 | "H" | - | ≦ 10mA | - | |
| "L" | - | ≦ 30mA | - | ||
| 輸出電壓 | "H" | - | ≦【(電源電壓)-2.5V】 | ≦【(電源電壓)-2.5V】 | |
| "L" | ≦0.4V | ≦0.6V | ≦0.5V | ||
| 流入電流 | ≦30mA | - | - | ||
| 負載電源電壓 | ≦DC30V | ≦DC30V | - | ||
| 軸慣性力矩 | 65 g-cm2 max. | |
|---|---|---|
| 摩擦力矩 | 100 g-cm max. | |
| 最大迴轉速度 | 6000 rpm max. | |
| 入力軸 轉動位置 | 半徑方向 | 0.05 mm TIR max. |
| 軸方向 | 0.2 mm max. | |
| 軸角度 | 0.1。 max. | |
| 轉動加速度 | 104 rad/sec2 | |
| 重量 | 約120g | |
| 使用環境溫度 | -20 ~ +85℃ | |
|---|---|---|
| 保存環境溫度 | -25 ~ +85℃ | |
| 使用環境濕度 | ≦95% RH (無凝露) | |
| 耐震動(耐久) | 變位振幅1.5mm,5 ~ 55Hz, 5G. 50 ~ 200Hz 三方向各2hr |
|
| 耐沖擊(耐久) | 100G. 11msec 六方向各三回 |
|
| 防護構造 | 防塵型：IP50 | |

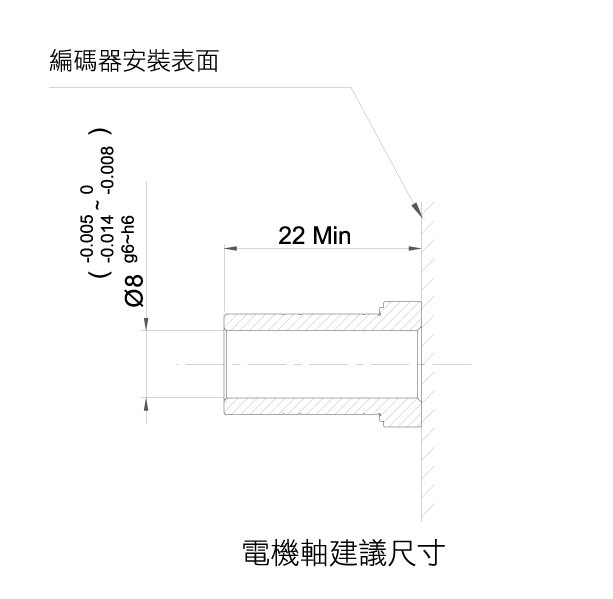

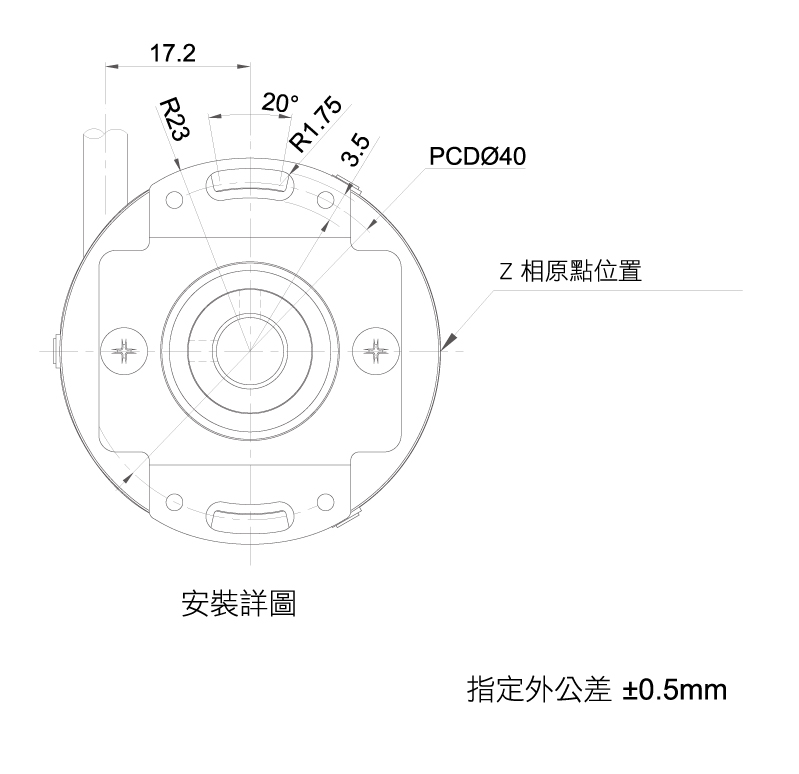

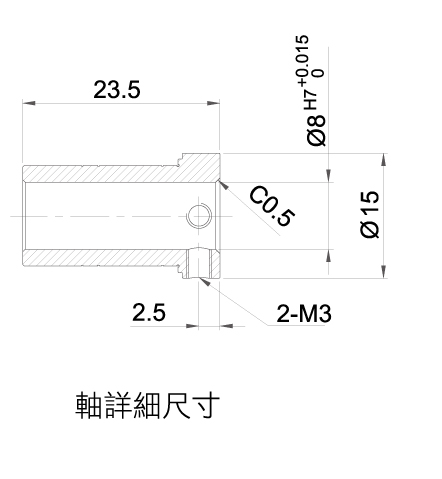

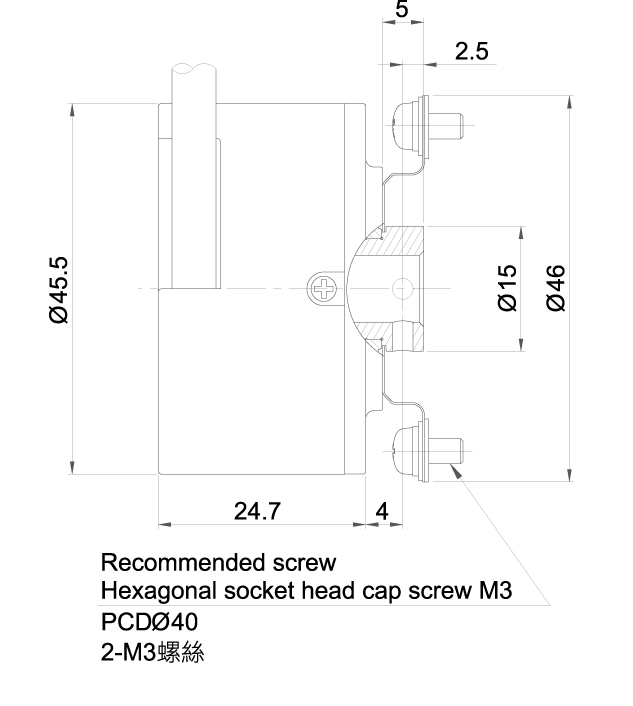

45H
| 分解能 | 50,100,200,250,300,360,400,500, 600,720,800,900,1000,1024,1200, 1800,2000,2048,2500 |
|---|---|
| 出力相 | 2：AB phase 3：ABZ Low 4：AB+Z High |
| 出力型態 | C：NPN Open collector 【10.8~26.4VDC】 P：Push pull 【10.8~26.4VDC】 L：Line driver 【4.75 ~ 5.25VDC】 |
| 電源電壓 | 10.8~26.4VDC 10.8~26.4VDC 4.75 ~ 5.25VDC |
